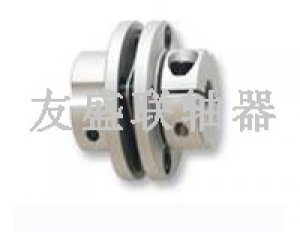

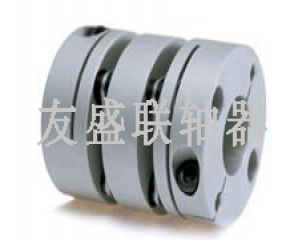

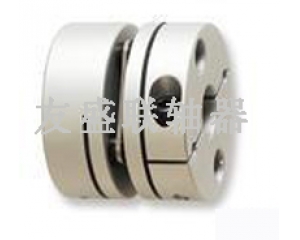

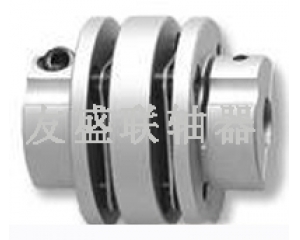

彈性聯軸器是設備中常用型號的聯軸器,它又分為:膜片聯軸器,梅花聯軸器,輪胎聯軸器和柱銷聯軸器等. 膜片聯軸器的典型結構如左圖所示。其彈性元件為   數量的很薄的多邊環形（或圓環形）金屬膜片疊合而成的膜片組，在膜片的圓周上有若干個螺栓孔，用絞制孔用螺栓交錯間隔與半聯軸器相聯接。這樣將彈性元件上的弧段分為交錯受壓縮和受拉伸的兩部分，拉伸部分傳遞轉矩，壓縮部分趨向皺折。當機組存在軸向、徑向和角位移時，金屬膜片便產生波狀變形。 梅花聯軸器其結構形式及工作原理與星形彈性聯軸器相似，但半聯軸器與軸配合的孔可作成圓柱形或圓錐形，并以梅花形彈性件取代星形彈性件。彈性件可根據使用要求選用不同硬度的聚氨酯橡膠、鑄型尼龍等材料制造。工作溫度范圍為-35～+80°C，短時工作溫度可達100°C，傳遞的公稱轉矩為16～25000Nm。 輪胎聯軸器用橡膠或橡膠織物制成輪胎狀的彈性元件，兩端用壓板及螺釘分別壓在兩個半聯軸器上。這種聯軸器富有彈性，具有良好的消振能力，能地降低動載荷和補償較大的軸向位移，而且絕緣性能好，運轉時無噪聲。缺點是徑向尺寸較大；當轉矩較大時，會因過大扭轉變形而產生附加軸向載荷。為了便于裝配，有時將輪胎開出徑向切口，但這時承載能力要顯著降低。 彈性柱銷聯軸器工作時轉矩通過兩半聯軸器及中間的尼龍柱銷而傳給從動軸。為了防止柱銷脫落，在半聯軸器的外側，用螺釘固定了擋板。彈性柱銷聯軸器與彈性套柱銷聯軸器很相似，但轉矩的能力很大，結構   為簡單，安裝、制造方便，好，也有   的緩沖和吸振能力，允許被聯接兩軸有   的妯向位移，適用于軸向竄動較大、正反轉變化較多和起動頻繁的場合，由于尼龍柱銷對溫度較敏感，故使用溫度限制在-20～+70°C的范圍內。
